锻造钢球是经常用于磨削行业的几种耐磨钢球之一，陕西锻造钢球也可用于汉中聚龙科技生产的几种耐磨钢球。 很多人可能只是明白它们不一样，但不能说具体差异，介绍这些钢球之间的差异。

聚龙科技

质量指标不同高铬球质量指标：铬含量≥10.0%、含碳量在1.80%-3.20%之间的称为高铬球，**标准要求高铬球硬度（HRC）必须在58或以上，冲击值ak≥3.0J/㎝2，如果要达到此硬度高铬球必须采用高温淬火＋回火处理（目前国内淬火有油淬和风淬两种方式），如检测硬度（HRC）低于54就证明钢球没有经过淬火处理。

中铬球质量指标：含铬量3.0%～7.0%，含碳量在1.80%-3.20%之间都称为中铬球，冲击值ak≥2.0J/㎝2，**标准要求中铬球硬度（HRC）必须≥47以上，为**陕西锻造钢球质量中铬球需采用高温回火处理（以达到消除铸造应力之目的），如钢球表面呈暗红色表明产品已经过高温回火处理、如钢球表面仍呈金属本色表明产品没有高温回火处理。

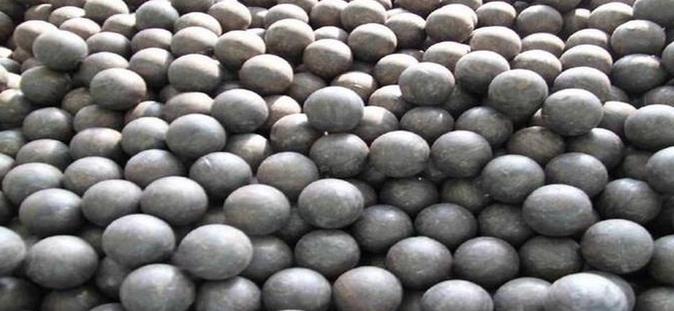

陕西锻造钢球

低铬球质量指标：含铬量0.5%～2.5%，含碳量在1.80%-3.20%之间都称为低铬球，**标准要求低铬球硬度（HRC）必须≥45以上，冲击值ak≥1.5J/㎝2，为**钢球质量低铬球也需采用高温回火处理（以达到消除铸造应力之目的），如钢球表面呈暗红色表明产品已经过高温回火处理、如钢球表面仍呈金属本色表明产品没有高温回火处理。

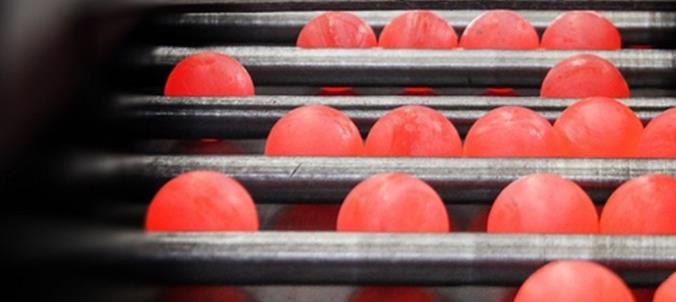

陕西锻造钢球质量指标：含铬量0.1%～0.5%（锻打球一般情况下不含铬），含碳量在1.0%以下并且钢球采用高温锻打制造，有些锻打钢球表面硬度（HRC）虽然可以达到≥56以上（淬透层只有15㎜左右），因锻打钢球材质淬透性较差其心部硬度一般只有30多度，正常情况下锻打钢球时常采用水淬处理。

耐磨性比较：经过淬火处理后，耐磨性从高到低为：高铬球、中铬球、低铬球、锻造钢球。

陕西锻造钢属于铸钢球。锻造球由气锤与模具组合而成。虽然上面的工艺相同，但可以不同但耐磨性也高不少。
