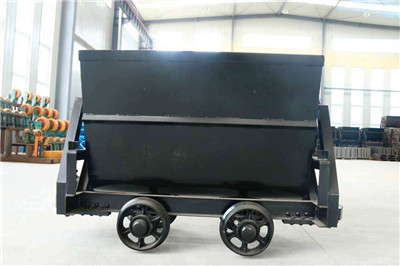

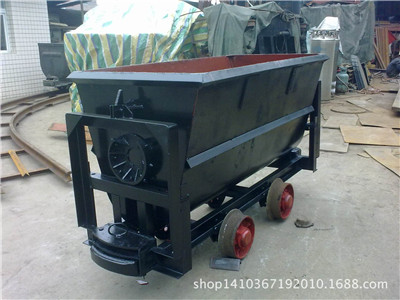

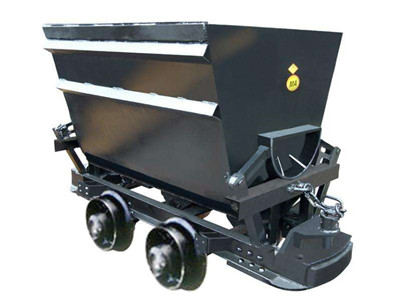

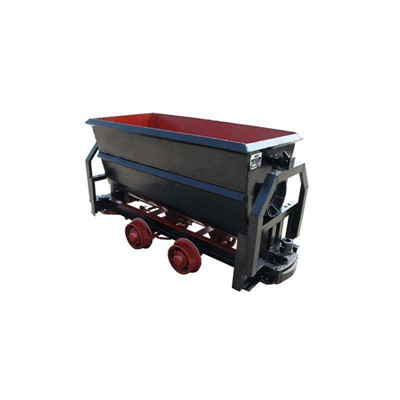

翻斗式矿车

翻斗式矿车车架为一金属结构，能承受牵引力、自动力、矿车之间的碰撞力和钢轨冲击力，由槽钢、碰头座、轴卡等焊接组成。其技术条件符《JB/T6992-1993》的规定。

1、车架用型钢应在铆焊前进行校直、其直线度不得大于1.5‰，车架制成后两对边应相互平行，其平行度公差为边长的2‰，车架平面度公差为车架长度(不包括缓冲器)的2‰，但.大不得大于5mm。

2、车架制成后，四轴架支承面应在同一平面上，同一轴上的两轴架中心面应垂直于车架纵向中心面。车架上同一侧两轴架(轴卡或有垂直缓冲弹簧的轴架导框)中心线间距离与相对侧两轴架中心线间距离之差不得超过2mm，两对角轴架间的距离之差不得大于3mm)。

3、车架牵引装置的中心面应对称于车架纵向中心面，其对称度公差为不大于6mm。

4、翻转架应对称于底架纵向中心面安装，翻转架内侧面应垂直于底架水平面，其垂直度公差为翻转架高度的5‰，两翻转架内侧面应相互平行，其平行度公差为3mm。
